Как установить откатные ворота: обзор основных этапов

Перед монтажом ворот необходимо определиться с шириной проема. Она напрямую зависит от габаритов машины. Для легкового авто нужно заложить минимум 3,5 м, для грузового — более 4 м. Кроме того, отдельно предусматривается пространство для отката створок. Обычно его длина не превышает 2 м. Чтобы зафиксировать замер, монтажник вбивает временные столбы у границ проема.

Для монтажа ворот необходимы следующие материалы:

• саморезы / заклепки;

• грунтовка по металлу;

• краска по металлу;

• pастворитель;

• герметик.

Выбор инструментов зависит от типа конструкции. Если толщина каркаса ворот не превышает 1,5 мм, для его сварки подойдет полуавтомат. С более толстой стенкой справится инвертер и электроды (3 мм). Для работы с саморезами необходим шуруповерт, а с заклепками — заклепочник. Также специалисты по монтажу обычно берут с собой электродрель, болгарку, молоток, рулетку и уровень.

Подготовка к монтажу

Перед тем, как укладывать фундамент, необходимо подготовить для него траншею. Ширина фундамента бетонной армированной тумбы должна составлять 40 см. Бетон закладывается на 20 см ниже уровня промерзания грунта. Разметка обозначается с помощью натянутого троса по контурам будущей траншеи.

После того, как траншея вырыта, специалист приступает к её наполнению: послойно засыпается песок и щебень, заливается водой и утрамбовывается. Далее в траншею опускается закладная. Монтажник следит за тем, чтобы верхняя кромка швеллера не выступала за поверхность земли. Затем собирается съёмная опалубка и в траншею заливается бетон.

Чтобы начать монтаж ворот сразу после заливки фундамента, основание нужно дополнительно укрепить укосами и раскосами. Без укрепления основания проводить дальнейшие работы нельзя: бетон должен набрать прочность в течение трёх суток.

Монтаж коробки и направляющих

Для начала сваривают каркас (коробку) ворот. Предварительно все его элементы очищаются и обезжириваются. К направляющей шине привариваются профильные трубы: по горизонтали, вертикали, сверху и в откос. Затем очередь заполняющих труб.

Впоследствии они придадут каркасу повышенную жёсткость, а также будут служить опорой для заполнения.

После сварки швы нужно зачистить, покрыть коробку грунтовкой и покрасить. Когда краска высохнет, время заняться обшивкой рамы профнастилом (или другим материалом на выбор). Используются саморезы, отверстия к которым предварительно необходимо просверлить электродрелью.

Далее последовательно выполняются следующие действия:

• размещение роликовых кареток по обеим сторонам швеллера;

• пропуск роликовой каретки внутрь консоли ворот;

• выставление каретки по уровню;

• сварка каретки к фундаменту;

• сварка пластины с поддерживающими роликами к боковому фальш-столбу;

• регулировка крепления роликов;

• крепление верхнего и нижнего улавливателя к разгрузочному столбу.

Установка автоматики

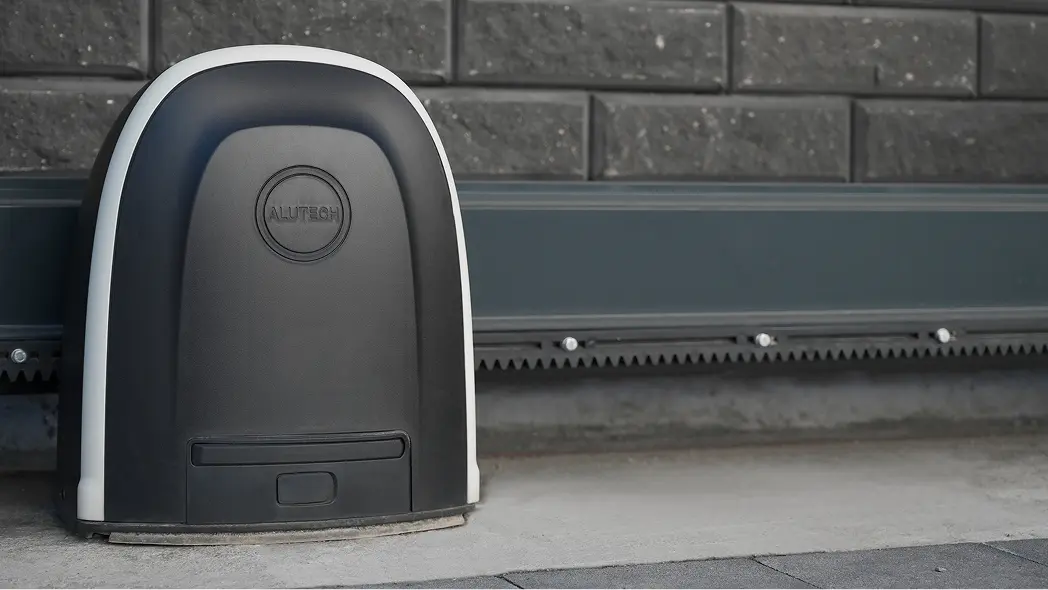

В случае плавной работы створок ворот можно приступать к установке системы автоматизации. Зубчатая рейка прикладывается к профильной трубе, совмещается с шестерней автоматики. Далее необходимо закрепить основание привода на опоре, после чего — установить привод.

Затем створка смещается в положение «открыто», а зубчатая рейка приваривается к швеллеру. Монтажник обязательно должен предусмотреть запас в 10 см для крайних положений ворот с обеих сторон. После крепления концевых выключателей на зубчатой рейке и подключения электричества можно устанавливать аксессуары — фотоэлементы и сигнальную лампу — на опорные столбы.

На финальном этапе специалист проверяет правильность подключения.

Завершающие штрихи и рекомендации

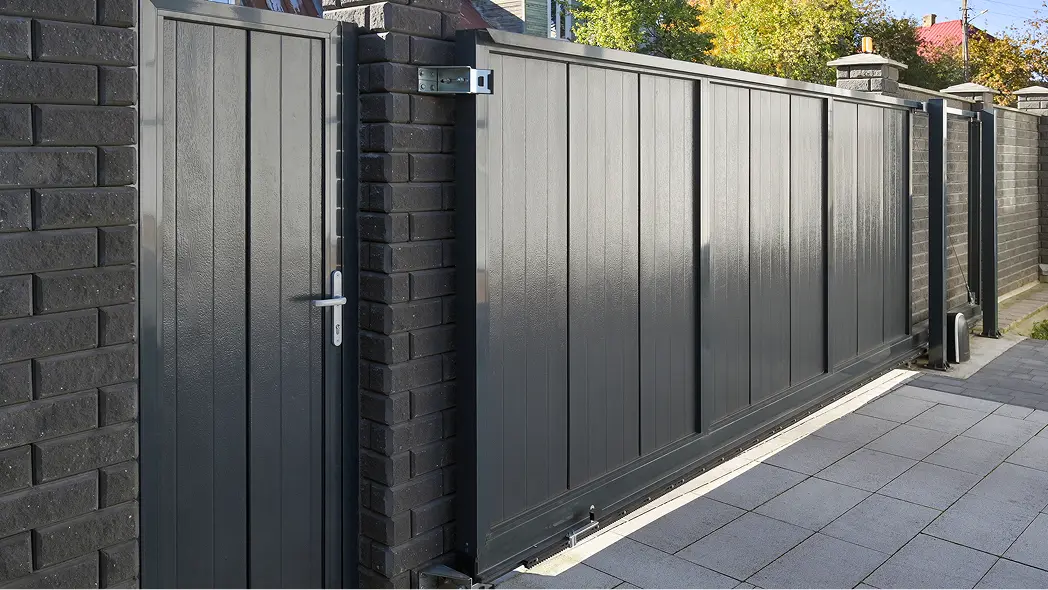

Облицевать откатные ворота можно практически любым материалом: от профлиста до массива дерева. Кроме того, популярны штакетник, поликарбонат и сэндвич-панели. Каждый из вариантов имеет свои особенности. Как правило, обшивка крепится с помощью саморезов или сварки.

Чтобы надолго сохранить опрятный внешний вид и работоспособность откатных ворот, необходимо регулярно прочищать от мусора и грязи полотно, автоматику, ролики и направляющие, а также фотоэлементы и сигнальную лампу. Для этого подходят неабразивные моющие растворы.

Итог

Если вы хотите установить сварные откатные ворота, используйте комплекты SGN от «АЛЮТЕХ». Для быстрой установки обращайтесь в специализированные компании. А с монтажом сборных алюминиевых конструкций легко справятся сертифицированные монтажники официальных представителей «АЛЮТЕХ» — ищите ближайшего к вам по ссылке.
